半导体料盒厂家全流程闭环售后技术服务交期更有保障

生产交期无序拖延、批次交付不稳定，打乱企业整体生产排程，造成订单延误、产能空置、客户违约等连锁损失。

东虹鑫公司结合十几年行业实操经验与大量落地案例，半导料盒想要规避品质、交期、服务风险，筛选靠谱、适配量产的代工厂，核心只需聚焦

三大硬核标准：高精度稳定加工能力、量产级交期可控体系、全流程闭环售后技术服务，也是工程验收、采购选型的核心考核维度。

严控加工精度：以设备+全检体系，保障量产级适配性

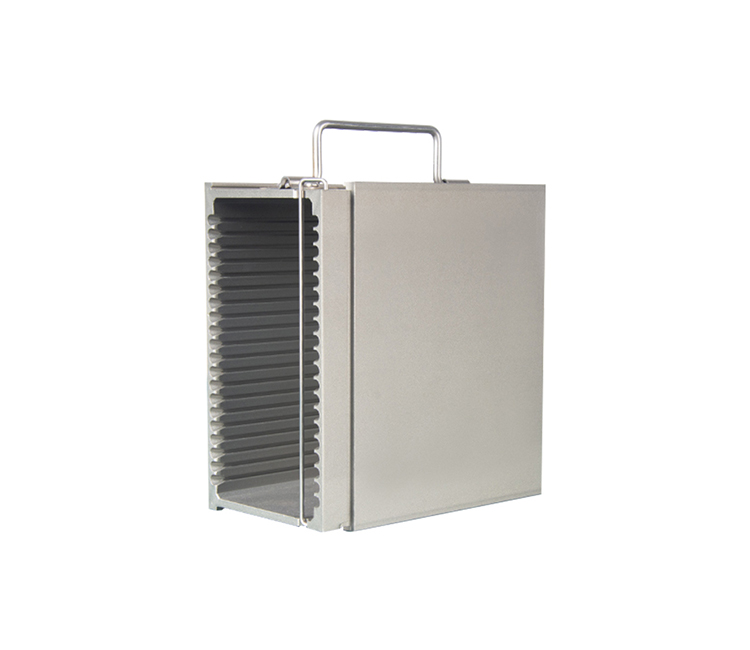

多数企业在选半导体料盒企业极易陷入误区：只关注代工厂的生产设备数量、产能规模，却忽略了最核心的高精度检测能力。半导体料盒属于精密

载具，适配自动化封装焊线、固晶设备、芯片清洗等场景，对尺寸公差、平整度、卡槽间距等参数要求极高，单纯依靠加工设备无法规避量产误差，

唯有“精密加工+全域检测”双重体系，才能保障产品一致性。

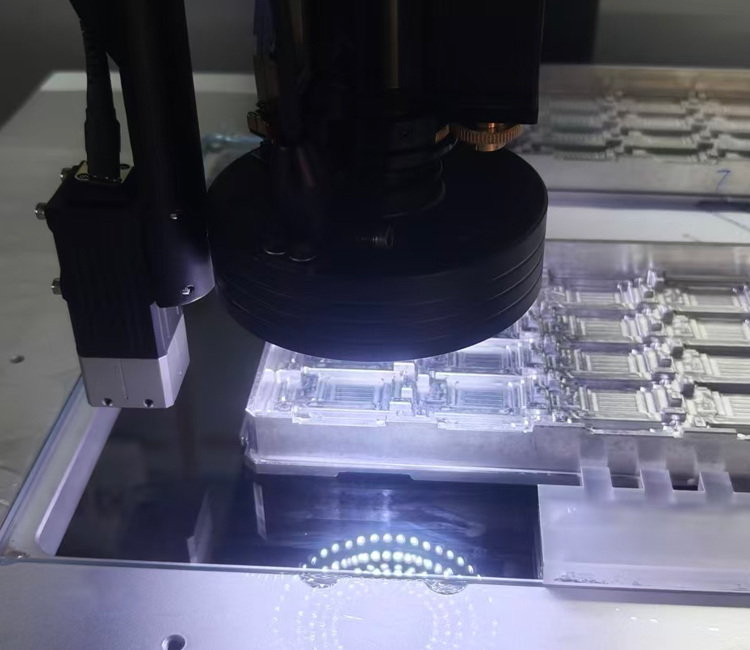

具备量产实力的正规代工厂，必须配套专业级精密检测设备，核心标配三坐标测量仪（三次元）、高精度光学投影仪、尺寸公差检测仪等行业核心

设备，可实现微米级参数检测，核心尺寸检测精度可达0.01mm级别，全方位校验料盒长宽高、卡槽深度、定位孔精度、平面度、平行度等关键指

标，杜绝单品偏差、批次差异问题。

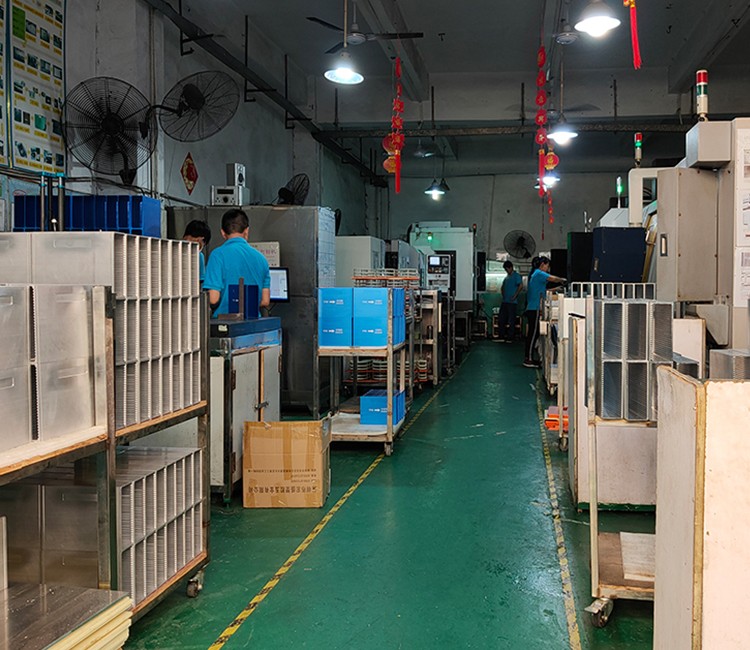

以东虹鑫精密载具生产体系为例，我们深耕半导体载具精密加工20多年，依托高端加工设备搭建标准化生产流程，同时建立全工序检测机制，将

半导体料盒核心加工精度稳定控制在0.01mm，远优于行业通用基础标准。针对高端客户严苛的公差要求，我们可提供一对一精准适配、定制化精

度管控方案。此前服务某美资半导体企业，客户明确要求料盒全尺寸公差控制在0.03mm以内，我们通过产前精度模拟校验、产中逐工序抽检、产

后全尺寸检测的流程，为客户提供全套详实的检测数据报告、出厂质检证书，全方位打消客户品质顾虑，顺利通过客户严苛的供应商资质审核与量

产验收。
